Poznaj swój falownik
Falownik ma zintegrowaną funkcję ograniczenia eksportu, która polega na szybkim dostosowaniu mocy wyjściowej falownika do mocy użytkownika i paneli słonecznych, aby zapobiec zasilaniu wyjścia falownika do sieci energetycznej. Ta funkcja wbudowanego ogranicznika jest opcjonalna. Jeśli kupisz falownik z ogranicznikiem, w pakiecie zostanie umieszczony czujnik prądu, który jest niezbędny do działania ogranicznika.
Przygotuj falownik
Przed przystąpieniem do pracy upewnij się, że połączenie zostało wykonane zgodnie z wymaganiami instrukcji obsługi. Jeśli w tym czasie pracowałeś z falownikiem i chcesz użyć funkcji ograniczenia mocy, wyłącz przełącznik AC i DC falownika i odczekać 5 minut, aż falownik całkowicie się rozładuje.
Połączenie przewodowe
Następnie podłącz czujnik prądu do interfejsu ogranicznika falownika. Upewnij się, że są solidnie podłączone, a czujnik prądu powinien zacisnąć się na przewodzie pod napięciem linii wejściowej. Czerwone linie podłączone do sieci energetycznej to przewód (L), niebieska linia pokazuje linię zerową (N), żółta zielona linia pokazuje przewód uziemiający (PE).
Dodatkowe informacje
Zalecamy zainstalowanie rozłącznika AC między gniazdem falownika a siecią elektroenergetyczną, specyfikacje rozłącznika AC są określane na podstawie obciążenia. Jeśli w zakupionym falowniku nie ma zintegrowanego przełącznika prądu stałego, zalecamy podłączenie przełącznika prądu stałego. Napięcie i prąd przełącznika zależą od dostępnego panelu fotowoltaicznego.
Korzystanie z funkcji ogranicznika
Po nawiązaniu połączenia należy wykonać następujące czynności, aby skorzystać z tej funkcji:
1. Włącz przełącznik AC.
2. Włączyć przełącznik DC, czekając na włączenie wyświetlacza LCD falownika.

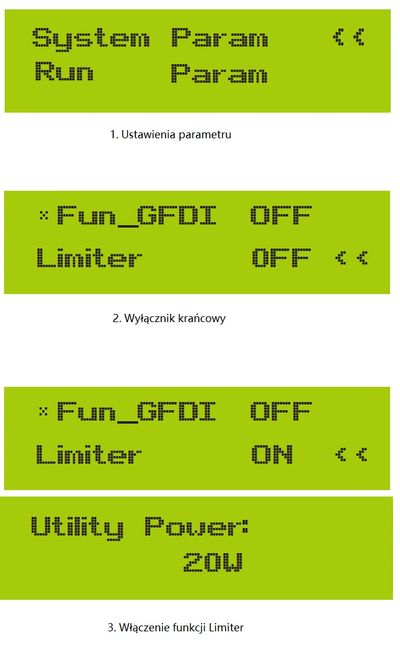

3. Naciśnij przycisk Enter na panelu LCD w głównym interfejsie, aby przejść do opcji menu, wybierz [parameter setting], aby wejść do podmenu ustawień, a następnie wybierz [running parameters], jak pokazano na rysunku 1 w tym momencie należy wprowadzić domyślne hasło 1234 poprzez naciśnięcie przycisku [up down, enter], wejść do interfejsu ustawień parametrów pracy, pokazanego na rysunku 2.
4. Za pomocą przycisku [up down] przesuń kursor ustawień, aby ograniczyć funkcję i naciśnij przycisk [enter]. W tym momencie możesz włączyć lub wyłączyć funkcję limitu, wybierając przycisk [up down], naciśnij przycisk [enter], aby potwierdzić po zakończeniu ustawiania.
5. Przesuń kursor na [confirm], naciśnij ENTER, aby zapisać ustawienia i opuścić stronę bieżących parametrów, w przeciwnym razie ustawienia będą nieważne.
6. Po pomyślnym skonfigurowaniu można powrócić do interfejsu menu i wyświetlić na ekranie LCD [home page], naciskając przycisk [up down]. Jeśli wyświetli się jako [utility power], ustawienia funkcji ogranicznika zostaną zakończone. Pokazano jak na zdjęciu 3.
7. [utility power] dodatnie oznacza, że moc sieci zużywa energię i nie ma przepływu zwrotnego. Jeśli wartość [utility power] ma wartość ujemną, oznacza to, że nadmiar energii fotowoltaicznej przepływa do sieci lub kierunek strzałki przekładnika prądowego jest nieprawidłowy.
8. Po prawidłowym podłączeniu należy zaczekać na uruchomienie falownika. Jeśli moc generatora fotowoltaicznego odpowiada aktualnemu poborowi mocy, falownik utrzyma określoną moc wyjściową, aby przeciwdziałać mocy sieci bez przepływu wstecznego.
Uwagi podczas korzystania z funkcji zerowego eksportu
Ostrzeżenie
W trybie eksportu zerowego zdecydowanie zalecamy, aby dwa tablice fotowoltaiczne były utworzone z tej samej liczby paneli fotowoltaicznych o tym samym rozmiarze, co sprawi, że falownik będzie lepiej reagował na ograniczenie mocy.
Wskazówka dotycząca bezpieczeństwa
Podczas gdy napięcie sieciowe jest ujemne, a falownik nie ma mocy wyjściowej, oznacza to, że orientacja czujnika prądu jest nieprawidłowa, należy wyłączyć falownik i zmienić orientację czujnika prądu.

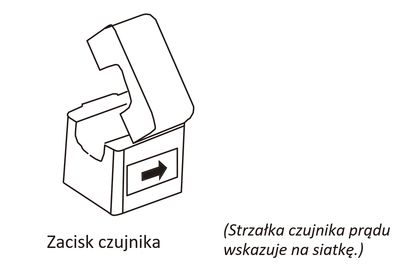

(w przypadku korzystania z ogranicznika strzałka czujnika prądu wskazuje na siatkę)
