Poznaj swój falownik
Falownik stringowy obsługuje funkcję zerowego eksportu poprzez licznik energii / SUN-Limiter. Opierając się na ciągłej transmisji danych, gdy ogranicznik lub licznik energii wykryje eksport energii do sieci, wyśle informacje do falownika, a następnie falownik może nakazać falownikowi zmniejszenie mocy czynnej zgodnie z zapotrzebowaniem na obciążenie i osiągnięcie zerowego eksportu.
Funkcja zerowego eksportu jest opcjonalna. W przypadku zakupu falownika z funkcją zerowego eksportu za pośrednictwem licznika energii, licznik energii będzie dołączony do pakietu, który jest niezbędny do funkcji zerowego eksportu.
Przygotuj falownik
Przed przystąpieniem do pracy upewnij się, że połączenie zostało wykonane zgodnie z wymaganiami instrukcji obsługi. Jeśli w tym czasie pracowałeś z falownikiem i chcesz użyć funkcji ograniczenia mocy, wyłącz przełącznik AC i DC falownika i odczekać 5 minut, aż falownik całkowicie się rozładuje.
Połączenie przewodowe
W przypadku schematu okablowania systemu czerwona linia odnosi się do linii L (L1, L2, L3), czarna linia odnosi się do linii neutralnej (N). Podłączenie kabla RS485 licznika energii do portu RS485 falownika. Zaleca się zainstalowanie przełącznika AC między falownikiem a siecią elektroenergetyczną, specyfikacje przełącznika AC zależą od mocy obciążenia.
Dodatkowe informacje
Zaleca się zainstalowanie przełącznika AC między falownikiem a siecią elektroenergetyczną, specyfikacje przełącznika AC zależą od mocy obciążenia. Jeśli w zakupionym falowniku nie ma zintegrowanego wyłącznika DC, zalecamy podłączenie przełącznika DC. Napięcie i prąd przełącznika zależą od dostępnego panelu fotowoltaicznego.
Uwaga

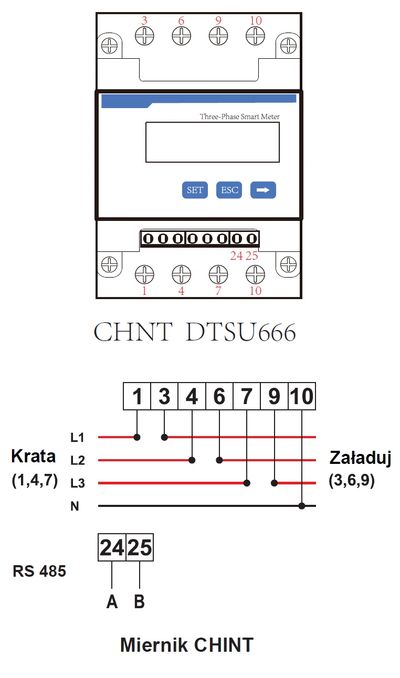

Upewnienie się, że kable wejściowe do sieci łączą port 1/4/7/10 licznika energii, a kable wyjściowe AC falownika łączą port 3/6/9/10 licznika energii podczas podłączania.
Debugowanie licznika energii
Włączyć funkcję przeciwzwrotną falownika, zapoznać się z instrukcją, następnie zamknąć wyłącznik DC i na końcu włączyć falownik.
